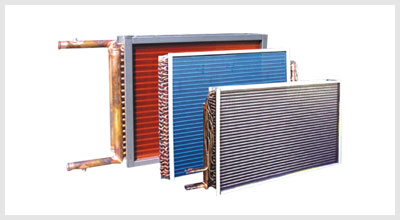

드라이쿨링코일
공기조화란 온도, 습도, 기류, 청정도 등을 제어하는 SYSTEM이며, 일반적인 공조는 공조대상에 따라 중요도의 순서가 결정된다.
일반산업용이나 주거목적의 공조와는 달리 CLEAN ROOM의 청정도는 생산수율에 매우 큰 영향을 미치는 특징이 있다.
일반적인 공조풍량은 열 교환이나 필요산소량 등에 의한 환기 량으로 결정된 후 공조시스템 설계를 PROCESSING하지만,
CLEAN ROOM은 CLEAN CLASS를 유지하기위한 풍량과 FILTER선정 등을 검토한 후 냉.난방과 환기에 필요한 풍량을 비교하는
경우가 일반적이다.
CLEAN ROOM은 청정수준을 유지하기 위한 FFU가 공기를 순환시키는 반송 동력을 갖고 있으므로 AHU장비는 환기유지를 위한 OAC장비를 최소로 사용하며 현재의 기술은 HEAT EXCHANGER만 설치하고, 정압손실을 감안하여 FFU 장비를 선정한다.
많은풍량으로 인해 잠열 변화를 수반하지 않고, 작은 온도차의 현열교환만으로 CLEAN ROOM내의 온도를 제어할 수 있는 장치로 DRY COIL을 사용하게 된다.
시운전 이후로는 절대습도 량의 변화가 없으므로 허용 범위 내에서의 상대습도 유지가 가능하게 된다.
DRY COIL은 결로를 발생시키지 않아 FIN표면에 먼지를 흡착하지 않은 CLEAN장비라 할 수 있으며, 현재까지의 기술로 가장 효율적인 SYSTEM이라 할 수 있다.
부식에 강하고 PARTICLE 발생이 되지 않는 STS 304 FRAME, 순도99.9%이상의 동을 사용하여 TUBE, FIN, HEADER를 제작하며, 볼트류 등은 조임 시에도 강한 강성을 갖고 도금의 손상을 방지하고자 전기아연도금 처리를 한다.
또한 STRUCTURE의 FRAME류는 모두 분체도장 하여 PATICLE 발생이 되지 않고 강한 내식성을 갖도록 한다.
