RF MIXER
특장점

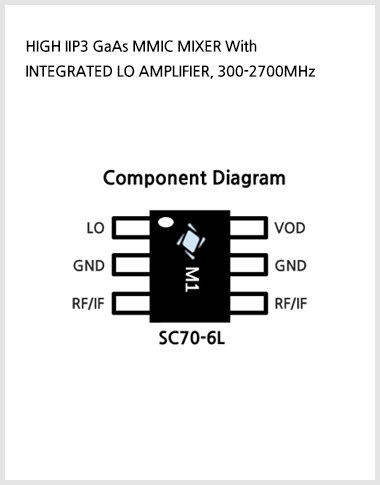

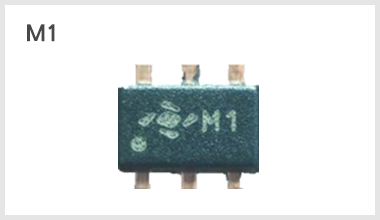

삼영쎌레트라의 맞춤형 RF 믹서 (M1)는 DMR 제품의 핵심 차별화 요소 중 하나입니다. M1은 최대 2700MHz를 커버하는 LO 증폭기가 내장 된 하이 다이나믹 레인지 패시브 MMIC 믹서입니다. 로컬 전원이 낮고 DC 전력 소모가 적고 입력 IP3 특성이 우수합니다.
- +24dBm input IP3 @ 850MHz
- ConversionLoss: 6.7dB @ 850MHz
- Single Positive Supply: 5mA@3.3V
- LO drive level: -8 to +8dBm
- Available 3.0V to 5.5V single voltage
응용분야
- High performance DMR radio terminal
- TETRA and P25 terminals
- Repeater/Base Station
- GSM, GPRS, EDGE, CDMA, WCDMA
- Up/Down Converters
- Digital Mobile Radio
Typical Electrical Perfomance (Application for DMR)
| Parameter | M1 | Unit | ||
|---|---|---|---|---|
| Frequency RF | 400 | 435 | 470 | MHz |
| Frequency LO | 350.05 | 385.05 | 420.05 | MHz |
| Frequency IF | 49.95 | MHz | ||
| Conversion Loss | 5.5 | 6.1 | 5.8 | dB |
| Input IP3 | 33.9 | 32.8 | 28.4 | dBm |
| LO - RF Isolation | -17.6 | -16.5 | -15.9 | dB |
| LO - IF Isolation | -24.0 | -27.7 | -36.1 | dB |
| RF - IF Isolation | -33.7 | -46.4 | -34.0 | dB |
Test condition: Vcc = 3.3V, ID = 5 ~ 7mA, LO = 0dBm, RF = 0dBm, TL = 25℃, ZS = ZL = 50
