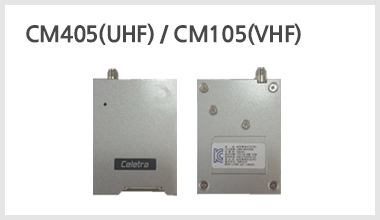

DMR MODEM
특장점
SAMYOUNG CELETRA "DMR MODEM"은
- DMR Data / 음성통신

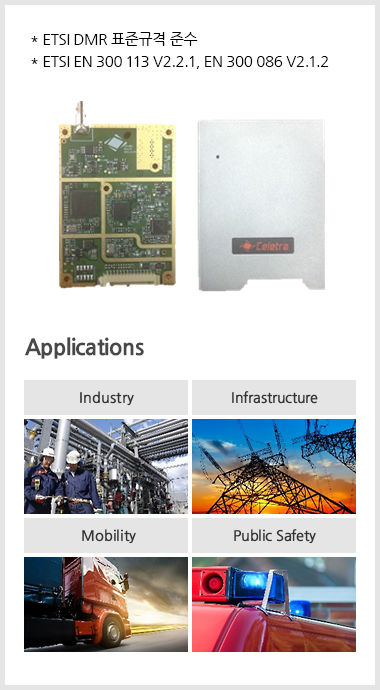

- ETSI DMR 표준 프로토콜 Tier 1,2,3 (T3, 선택사양)
- DMR, FM 듀얼모드
- 국제표준 암호[AES, ARC]및 국정원암호[ARIA, LEA] 지원 (선택사양)
- 업계표준 AMBE+2 음성코덱
- DMR/FM 수신신호 자동 전환
- 디지털 통화 녹음
- 송신 가로채기 [Transmit Interrupt] (선택사양)
- 동일채널 중계기능 (선택사양)
- 운용 파라미터 무선 설정기능
- 삼영쎌레트라 전용 AT Command Set
제품규격
- RF 출력 : 5watt
- SIZE : 64 x 48 x 10.4(mm)
인터페이스
| 항목 | 사양 |
|---|---|
| 신호레벨 | 3.3V |
| 속도 (Baud rate) | 38400 [bps] |
| 데이터 비트/패리티 비트 /정지 비트 |
8 / None / 1 |
| 커넥터 | 12505WR-14, Yeonho Electronics |
| 하우징 | 12505HS-14, Yeonho Electronics |
| 터미널 | 12505TS, Yeonho Electronics |
| 핀번호 | 기능 | 비고 |
|---|---|---|
| 1 | Rx_Data | UART (신호레벨: 3.3V) |
| 2 | Tx_Data | UART (신호레벨: 3.3V) |
| 3 | Ext_PTT |
디지털 입력(Low Active) |
| 4 | COR | 디지털 출력 (Carrier On Ready) |
| 5 | Audio_In_N |
오디오 입력 (마이크_N) |
| 6 | Audio_In_P |
오디오 입력 (마이크_P) |
| 7 | Audio_Out |
오디오 출력 |
| 8 | Boot 0 |
펌웨어 업그레이드, 디지털 입력 |
| 9~11 | GND | |
| 12 | Reset | 모뎀 리셋 (Low Active) |
| 13~14 | Vcc (7.4V) | 7.4V±5% |
